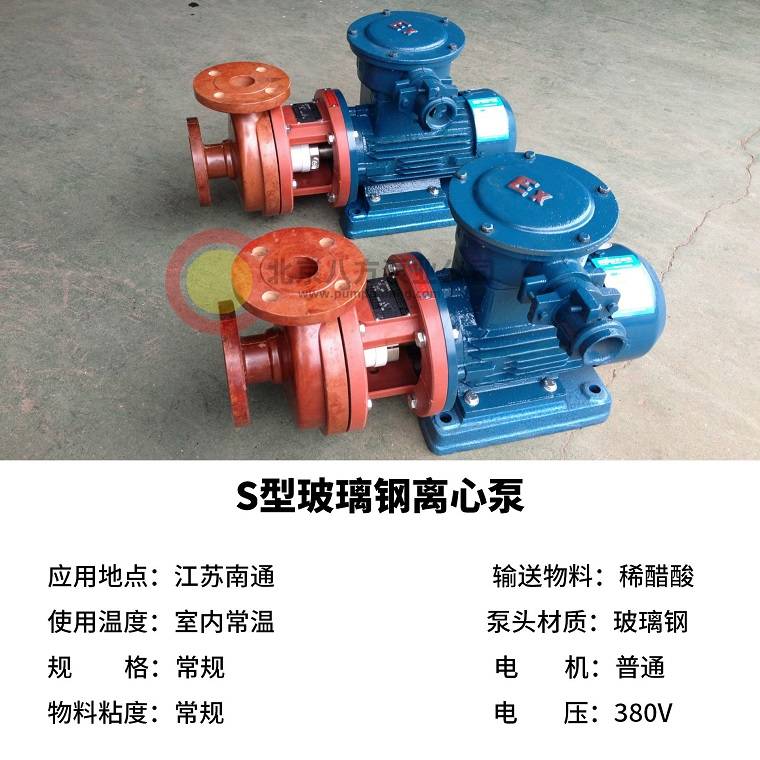

S型玻璃钢离心泵
S 型玻璃钢 离心泵 ，其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，具有良好的_ 性 ，耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种结构合理，消耗功率少。
■ S 型玻璃钢离心泵型号意义：
■ S 型玻璃钢离心泵选材依据：
普通钢铁、不锈钢、铝和铅等常用工程材料在盐酸中腐蚀严重，都不适用。大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐_浓度和沸点下的盐酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛树脂
（
玻璃钢
）
制品对非氧化性酸
（
盐酸、稀硫酸、磷酸等
）
、盐类溶液、水都有良好的耐蚀性，不耐碱和氧化性酸（硝酸、铬酸等）的腐蚀。
■ S 型玻璃钢离心泵性能范围：
流量： 3.2~50m3/h ，扬程： 12.5~32m ，转数： 2900r/min ，功率： 0.75~7.5KW ，口径： 25~80mm ，使用温度： <100 ℃
■ S 型玻璃钢离心泵结构图：
■ S 型玻璃钢离心泵适用范围：
S 型玻璃钢 离心泵 主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业，输送不含固体颗粒、不易结晶、温度不高于 100 ℃ 的各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀性介质。
■ S 型玻璃钢离心泵性能参数：
|
型号 |
流量 Q m3 ／ h |
扬程 H m |
转速 n r/min |
效率 η ％ |
汽蚀余量 （NPSH）r m |
电机功率 N kW |
|
S25×25-12.5 |
3.2 |
12.5 |
2900 |
41 |
3 |
0.55/0.75 |
|
S40×32-20 |
6.3 |
20 |
2900 |
50 |
3 |
1.1 ／ 1.5 |
|
S40×32-32 |
6.3 |
32 |
2900 |
45 |
3 |
2.2 ／ 3 |
|
S50×40-20 |
12.5 |
20 |
2900 |
53 |
3 |
2.2 ／ 3 |
|
S50×32-32 |
12.5 |
32 |
2900 |
5l |
3 |
4.0 ／ 5.5 |
|
S65×50-20 |
25 |
20 |
2900 |
64 |
3 |
3.0 ／ 4 |
|
S65×50-25 |
25 |
25 |
2900 |
6l |
3 |
3.0 ／ 4 |
|
S65×50-32 |
25 |
32 |
2900 |
60 |
3 |
5.5 ／ 7.5 |
|
S80×65-32 |
50 |
32 |
2900 |
69 |
4 |
7.5 ／ 11 |
|
S100×80-50 |
100 |
50 |
2900 |
73 |
5 |
22 ／ 30 |
1
、本泵在安装前根据选定泵型，按外形及安装尺寸做好地脚基础，安装时根据管路位置的要求，尽量使安装的位置便利管理和维修。
2
、安装的位置如果高于液面，_附装灌液装置。
3
、泵起动前先将液体灌满泵体后开车，严禁无介质运转和倒转，否则泵体内因缺泛液体冷却而损坏机械密封。
4
、停车时应关闭液管阀门，避免液体倒流。
5
、维修时，先拆下泵体，再松开机械密封螺钉，拆下机械密封。
6
、如果更换滚珠轴承或泵轴时，_拆下机架，松开前端轴承盖
4
只螺钉。拆下泵轴后端螺母和联轴器，将泵轴向前端方向打出即可，再后拆下后端轴封盖。
